Productos técnicos para mecanizado
Nuestra amplia gama de productos técnicos mecanizados de alta calidad permiten optimizar procesos de forma eficaz. A continuación, puede consultar todos los componentes que distribuimos, con su descripción e imagen correspondiente.

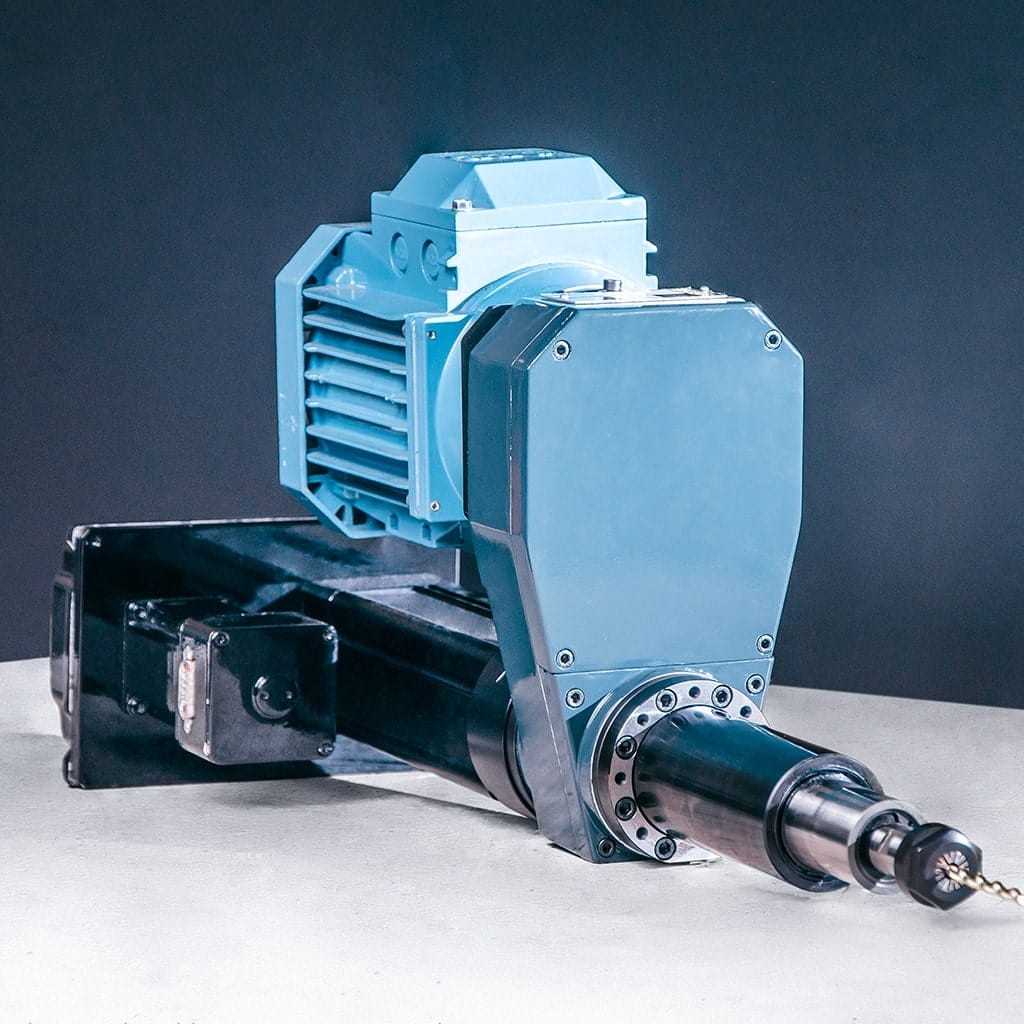

Unidades de taladro y roscado
La regulación de la carrera total y la de rápido/lento son independientes. La fuerza de apriete es coaxial al freno hidráulico. La transmisión del movimiento es a través de una correa trapezoidal.
Unidades de roscado electromecánicas avance por husillo patrón intercambiable según el paso de rosca. Amplia gama de potencias, 2 carreras de trabajo por modelo.
Unidades mixtas de taladro/roscador. Motor de doble polaridad, salida portapinzas ER-20 compensado. Amplia gama de potencias. 2 carreras de trabajo por modelo.
Todas las unidades son aptas para poder montar cabezales múltiples.

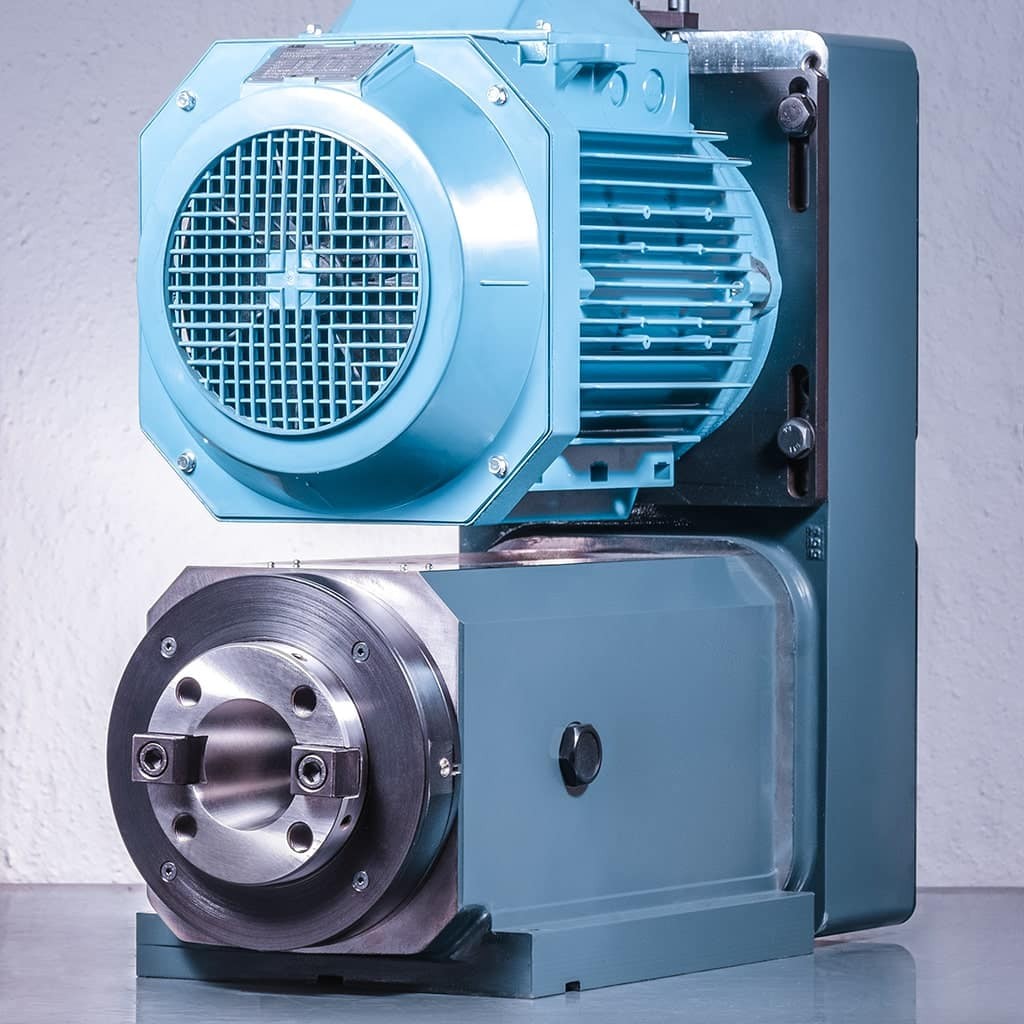

Unidades de mecanizado
Las unidades de mecanizado, o monohusillo, están preparadas para ser montadas sobre las diversas mesas tanto de accionamiento neumático, hidráulico o husillo de bolas.
Los modelos que llevan montados rodamientos cónicos RC son para trabajos de taladrado y fresado.
Para trabajos de precisión y acabados, la unidad se monta con rodamientos de contacto oblicuo precargados CO.
Las unidades de mecanizado standard se montan con salidas ISO, bajo demanda se pueden servir con salidas ABS, HSK etc.
Para trabajos a pocas revoluciones se instala un motoreductor. Bajo demanda se pueden servir con:
- Control de rotación del husillo. Dispositivo de refrigeración a través del husillo.
- Amarre del portaherramientas hidráulico.
- Amarre del portaherramientas hidráulico con pase de refrigerante a través del husillo.
- Bloqueo / desbloqueo para un rápido cambio de herramientas.
- Posibilidad de montar cabezales multiples.
- Montaje del motor en distintas posiciones.
- Potencias de motor standard de 1,1 KW hasta 7,5 KW, motores especiales hasta 22 KW.

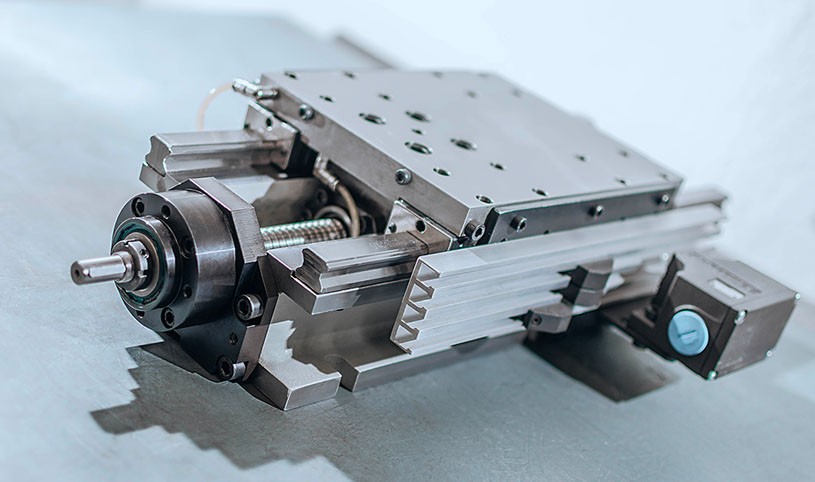

Mesas lineales para unidades de mecanizado
Estas mesas tienen una aplicación óptima para el desplazamiento de equipos, husillos, unidades y cualquier otro elemento para el perfecto resultado de un ciclo de trabajo automático, ya que pueden fijarse tanto
horizontal como verticalmente.
Sobre la bancada de fundición se montan dos guías lineales con dos patines de recirculación de bolas por guía, que soportan la mesa de deslizamiento.
Las mesas están disponibles en versión de accionamiento neumático, hidráulico y con motor eléctrico CNC, con husillos de bolas laminados con tuerca precargada con juego “0” montada en el interior de la mesa.
Disponibles en diferentes recorridos standard y posibilidad de construir mesas especiales de longitud adecuada a sus necesidades.
Protecciones telescópicas bajo demanda.

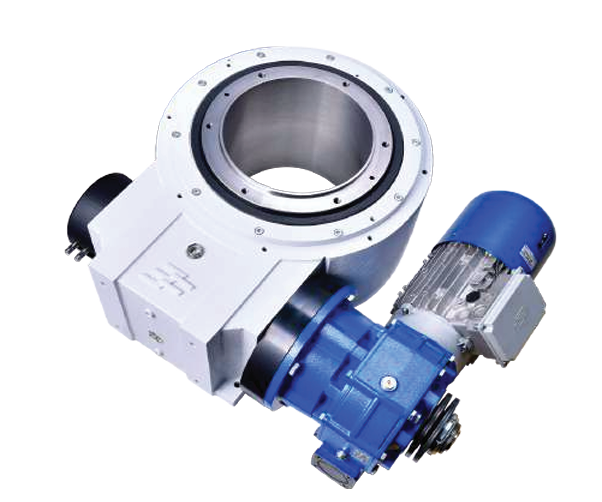

Divisores electromecánicos
Los platos divisores electromecánicos transforman un movimiento rotativo continuo, ejercido por una monitorización externa, en un movimiento intermitente mediante una leva de perfil mixto globoidal, durante la fase de giro del plato, y recto (paso 0) durante la fase de parada, esta leva es el corazón del plato, es la que recibe el movimiento continuo del motor, transformándolo en giratorio, indexado según el número de estaciones. Estos platos se caracterizan por una construcción robusta y una mecánica precisa y simple.
Características:
- Alta velocidad de giro.
- Fase de transferencia controlada mecánicamente por la leva.
- Movimiento constante sin aceleración ni deceleración.
- Alta precisión angular.
- Funcionamiento silencioso.
- Relación constante entre tiempos de trabajo.
- Reversibilidad en el sentido de giro.
- Alta capacidad de carga.
- Vibración nula.
- Tiempo de giro constante.

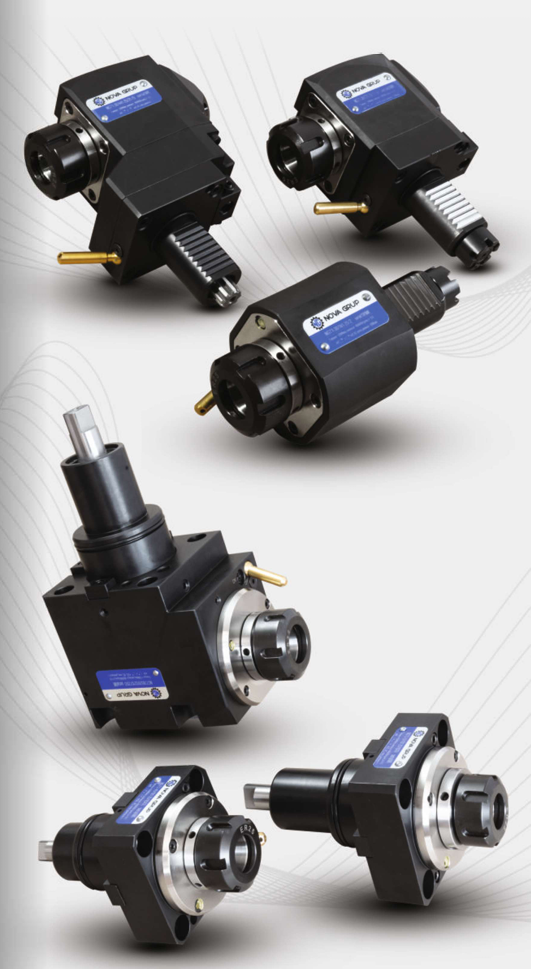

Motorizados para torno CNC
Les ofrecemos la más amplia gama de módulos motorizados y soportes fijos adaptables a la inmensa mayoría de tornos que hay en el mercado mundial.
Tenemos la solución técnica más avanzada para mejorar la flexibilidad y la capacidad de mecanizado de su máquina.
Con nuestro producto es posible optimizar los parámetros de mecanizado de la máquina, reducir el tiempo de mecanizado y de preparación, recuperando más rápido el coste de su inversión.
Características técnicas más importantes de los módulos:
- Acoplamiento perfecto del cabezal al centro de torneado de la marca que sea.
- Cuerpo en acero con tratamiento anticorrosión, o en cualquier otro material por exigencias especiales.
- Cinematismo tratado térmicamente con engranajes cónicos Gleason para velocidades hasta las 10.000 r.p.m.
- Diversos tipos de husillos, también de precisión con rodamientos de contacto oblicuo precargados, para la máxima productividad con herramientas de metal duro.
- Acoplamientos de herramientas bajo demanda del cliente.
- Posibilidad de paso de refrigerante por el centro de la herramienta.
Nuestros productos siguen rigurosos procedimientos de calidad y de control final de acuerdo con las normativas UNI EN ISO 9001:2008.
Los módulos motorizados son para las torretas: BARUFALDI; DUPLOMATIC; SAUTER
Nuestros módulos motorizados se adaptan a las siguientes marcas de torno, no dejando de actualizar a cada momento según los nuevos modelos que salen al mercado: DOOSAN; HAAS BMT/BOT; NAKAMURA-TOME; OKUMA; MORI-SEIKI;
HYUNDAY-KIA (WIA); HARDINGE; VICTOR; HWACHEON; MURATEC; CMZ; SAUTER DIN-5480/5482; DUPLOMATIC DIN-1809; BARUFALDI/TOEM;
INDEX TRAUB; MAZAK.
Nuestra oficina técnica está a su disposición para estudiar cada solicitud de mecanización, en cualquier centro de torneado.
